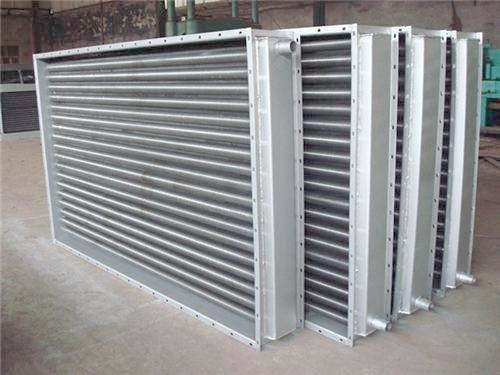

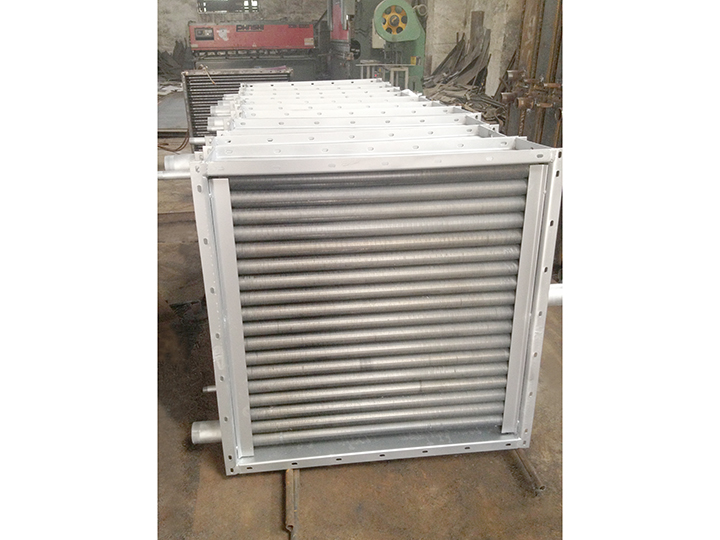

SRZ散熱器概述
1、SRZ散熱器按照國家標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；
2、SRZ散熱器主要由順空氣流向的三排散熱管束組成，叉排排列，SRZ散熱器翅片管均用Ф22×2mm無縫鋼管繞制上16×0.5mm皺折鋼帶而成，呈螺旋狀，SRZ鋼制散熱器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三類，共三十八種規格；
3、SRZ散熱器是一種既適用于蒸汽系統、又適用于熱水系統中，作為加熱空氣用的鋼制散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRZ鋼制散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；
4、SRZ型散熱器工作介質：蒸汽（<1.0MPa），熱水（<130℃）；
5、SRZ散熱器型號表示說明：SRZ①×②③-④                   　　　　
①—表示鋼制散熱器通風正截面長尺寸分米化整
②—表示鋼制散熱器通風正截面寬尺寸分米化整
③—表示鋼制散熱器散熱能力的大小（大D，中Z，小X）
④—表示熱鍍鋅（X）

SRZ散熱器技術參數

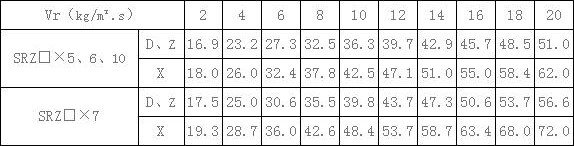

表1、SRZ散熱器熱媒為蒸汽時，在不同空氣重量流速下的傳熱系數K（kcal/m².h.℃）

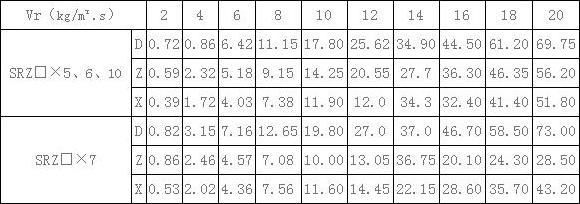

表2、SRZ散熱器在不同空氣重量流速下的空氣通過阻力H（毫米水柱）

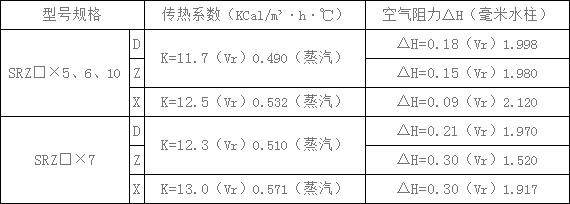

表3、SRZ散熱器在不同空氣重量流速Vr情況下部分性能實驗公式

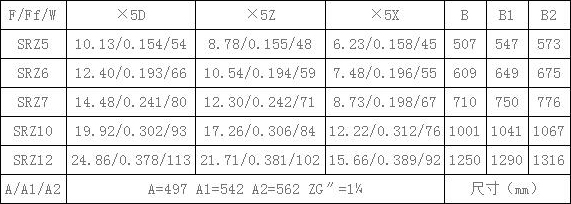

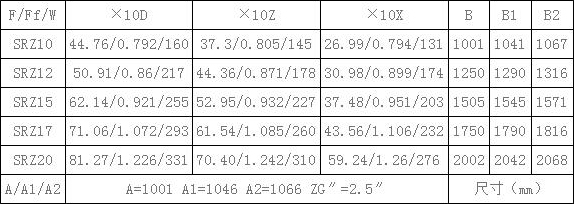

表4、SRZ散熱器散熱面積F（m²），通風凈截面積Ff（m²），參考重量W（Kg），有關尺寸一覽表

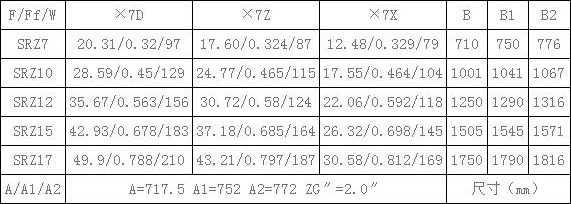

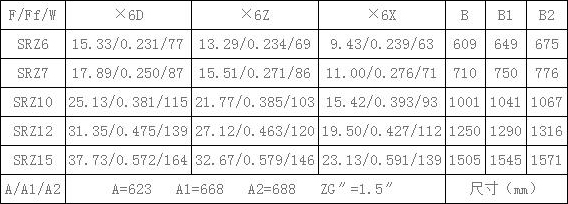

表5、SRZ散熱器散熱面積F（m²），通風凈截面積Ff（m²），參考重量W（Kg），有關尺寸一覽續表

表6、SRZ散熱器散熱面積F（m²），通風凈截面積Ff（m²），參考重量W（Kg），有關尺寸一覽續表

表7、SRZ散熱器散熱面積F（m²），通風凈截面積Ff（m²），參考重量W（Kg），有關尺寸一覽續表
